1. OGÓLNY OPIS INWESTYCJI

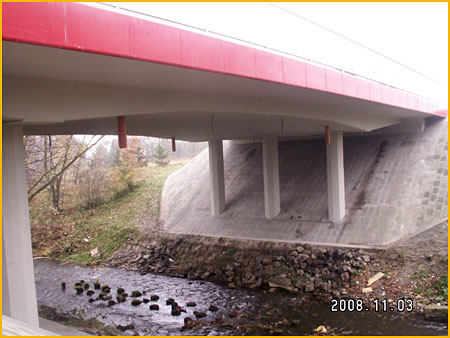

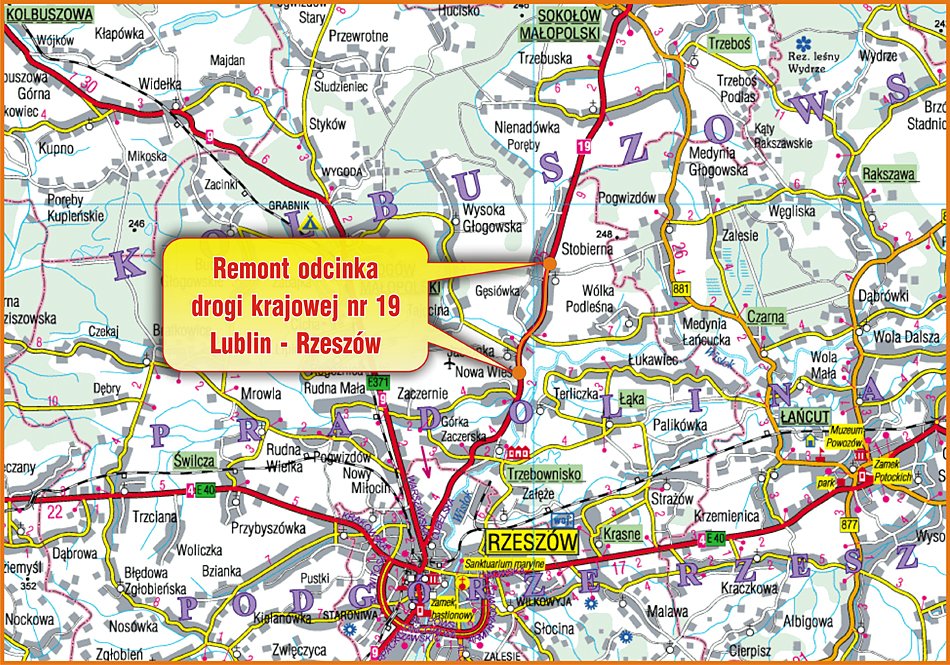

Zakres przebudowy obejmował odcinek drogi krajowej nr 19 od km 461+150 (początek zakresu przebudowy zlokalizowany w m. Stobierna w rejonie zatoki autobusowej i skrzyżowania z drogą gminną) do km 465+230 (koniec zakresu przebudowy zlokalizowany w m. Jasionka, w rejonie skrzyżowania z drogą gminną). Zakres inwestycji obejmował również remont mostu stałego przez potok Świrkowiec w m. Jasionka km 464+799.

Głównym celem wykonywanych robót remontowych było podniesienie standardu drogi do standardów europejskich, poprawa bezpieczeństwa ruchu, zwiększenie płynności ruchu drogowego, zmniejszenie szkodliwego oddziaływania drogi na środowisko poprzez zmniejszenie hałasu, drgań oraz emisji spalin.

WARTOŚĆ ZREALIZOWANYCH ROBÓT:
- 7 827 090,98 zł  (brutto) – wartość robót sfinansowana ze środków
  Krajowego Funduszu Drogowego

- 179 262,69 zł (brutto) – wartość robót sfinansowana ze środków
   samorządowych Gminy Trzebownisko

2. REALIZATORZY  INWESTYCJI

- odcinek drogi krajowej nr 19 od km 461+150 do km 465+230 – dł. 4,08km

CZAS REALIZACJI: DATA ROZPOCZĘCIA ROBÓT: 06 czerwiec 2008r.
                            DATA ZAKOŃCZENIA ROBÓT: 24 listopad 2008r.

3. PARAMETRY TECHNICZNE DROGI

- Klasa techniczna –  GP
- Kategoria ruchu – KR 5
- Obciążenie – 100 kN/oś
- Droga - jednojezdniowa, dwukierunkowa
- Przekrój - drogowy (uliczny) szer. 7,0 -9,0m
- Nawierzchnia - bitumiczna o konstrukcji odpornej na koleinowanie
- Chodniki -  szer. 1,50 – 2,00m
- Pobocza utwardzone - szer. 0,70 – 1,10m
- Pobocza gruntowe - szer. 0,75 – 1,50m
- Skrzyżowania z drogami bocznymi z wydzielonymi pasami postojowymi dla relacji lewoskrętu
- Odwodnienie istniejącą kanalizacją deszczową i rowami trapezowymi otwartymi

4. REZULTATY WDROŻONEGO PROJEKTU

- Wzmocnienie nawierzchni drogi
- Zwiększenie bezpieczeństwa ruchu drogowego poprzez poprawę płynności ruchu, zwiększenie komfortu jazdy, korektę organizacji ruchu.
- Poprawa systemu odwodnienia.
- Zmniejszenie szkodliwego oddziaływania drogi na środowisko poprzez zmniejszenie hałasu, drgań oraz emisji spalin.

5. ZDJĘCIA PRZEDSTAWIAJĄCE EFEKT WYKONANEGO REMONTU DROGI

6. ZAKRES RZECZOWY ZREALIZOWANYCH ROBÓT

ROBOTY DROGOWE

-  Roboty przygotowawcze

-  Wyniesienie granic pasa drogowego ze stabilizacją punktów  -   176 szt

-  Rozbiórka chodników z kostki brukowej -   169,5 m2

-  Rozebranie krawężników betonowych  -  113,0 m

-  Rozebranie obrzeży betonowych  -  113,0 m

-  Rozbiórka ścian czołowych przepustów  -  3,72 m3

-  Rozbiórka słupków prowadzących  -  63 szt

-  Rozbiórka kolektora o śr. 400 mm z rur betonowych  -  1406 m

-  Rozebranie studni rewizyjnych  o śr. 1000 mm  -  22 szt

-  Rozbiórka studzienek ściekowych o śr. 500 mm  -  39 szt

-  Rozbiórka przykanalików o śr. 200 mm  -  133,8 m

-  Demontaż znaków drogowych  -  56 szt

-  Demontaż barier ochronnych stalowych  -  276 m

-  Frezowanie nawierzchni bitumicznej gr  4 cm  -  194 m2

-  Frezowanie nawierzchni bitumicznej gr  6 cm  -  18 647 m2

-  Karczowanie krzaków i zagajników  -  0,20 ha

• ROBOTY ZIEMNE

-  Wykonanie wykopów -  4 605 m3

-  Wykonanie nasypów  -  4 187 m3

• ODWODNIENIE KORPUSU DROGOWEGO

-  Poszerzenie przepustu drogowego śr. 1000 mm  -  5,0 m

-  Czyszczenie przepustów śr. 500 mm i 600 mm  -  79 m

-  Czyszczenie kolektora deszczowego śr. 400 mm  -  736 m

-  Wykonanie kanalizacji deszczowej z rur PCV śr. 400 mm  -  1560 m

-  Wykonanie studni rewizyjnej śr. 1000 mm  -  32 szt

-  Wykonanie przykanalików z rur PCV śr. 200 mm  -   200,8 m

-  Wykonanie studzienek ściekowych śr. 500 mm -  48 szt

-  Ułożenie przepustów z rur żelbetowych śr. 500 mm (pod zjazdami)  -  213 m

-  Ułożenie przepustów z rur żelbetowych śr. 600 mm  -  40 m

-  Oczyszczenie rowów z namułu  -  5 132 m

• PODBUDOWY

-  Wykonanie podbudowy z mieszanki MCE  -  21 080 m2

-  Ułożenie siatki z włókien węglowych powlekanych bitumem  -  1 397 m2

-  Wykonanie warstwy odsączającej   -  2 180 m2

-  Wykonanie podbudowy z kruszywa łamanego  -  2 449 m2

• NAWIERZCHNIE

-  Wykonanie warstwy wiążącej z BA 0/20  -   37 765 m2

-  Wykonanie warstwy ścieralnej z BA 0/12,8  -   37 884 m2

-  Wykonanie nawierzchni z kostki brukowej  -  1 708 m2

-  Wykonanie nawierzchni zatok autobusowych z kostki brukowej  -  1 104 m2

• ROBOTY WYKOŃCZENIOWE

-  Uzupełnienie poboczy destruktem i materiałem kamiennym  -  10 193 m2

-  Uzupełnienie poboczy materiałem kamiennym  -  2 200 m2

-  Humusowanie wraz z obsianiem trawą  skarp  -   18 681 m2

-  Profilowanie rowów  -  450 m

-  Umocnienie skarp płytami ażurowymi  -  152 m2

-  Wykonanie nawierzchni z materiału kamiennego (zjazdy)  -   2 179 m2

• OZNAKOWANIE DRÓG I URZĄDZENIA BEZPIECZEŃSTWA RUCHU

-  Oznakowanie poziome jezdni cienkowarstwowe  -   2 174 m2

-  Wykonanie konstrukcji wsporczych ze świetlnym znakiem  D6 i pulsatorem -

4 kpl

-  Montaż znaków drogowych pionowych   -   59 szt

-  Ustawienie znaków C-9 aktywnych  -   4 szt

-  Ustawienie słupków prowadzących U-1a

-  Ustawienie barier ochronnych  stalowych SP-06  -   276 m

-  Ustawienie barier energochłonnych  -  40 m

• ELEMENTY ULIC

-  Ustawienie krawężników betonowych  -  1 646 m

-  Ustawienie obrzeży betonowych  -  824 m

-  Wykonanie nawierzchni peronów zatok autobusowych z kostki brukowej  -   1 210 m2

-  Roboty dodatkowe

-  Wykonanie muru oporowego na zatoce autobusowej  -  56 m3

ROBOTY MOSTOWE

-  Rozbiórka obiektów kubaturowych  -  23 m3

-  Rozbiórka podbudowy z kruszyw  -   120 m2

-  Rozbiórka nawierzchni z mas mineralno-bitumicznych  -  379 m

-  Rozbiórka krawężników kamiennych  -  56 m

-  Rozbiórka poręczy ochronnych i barier ochronnych sztywnych  -  67 m

-  Wykonanie podbudowy z kruszyw łamanych  -  120 m2

-  Wykonanie podbudowy z betonu asfaltowego  -  118 m2

-  Wykonanie warstwy wiążącej z betonu asfaltowego  -  346 m2

-  Wykonanie chodników z kostki brukowej  -  36 m2

-  Wykonanie napraw powierzchni betonowych zaprawami PCC  -  0,86 m3

-  Wykonanie wsporników chodnikowych i nadbetonu płyty pomostu  -  72 m3

-  Wykonanie elastycznego przykrycia dylatacyjnego  -  16 m

-  Montaż sączków odwodnienia izolacji  -  12 szt

-  Wykonanie drenów z kruszywa lakierowanego żywicami  -  130 m

-  Wykonanie izolacji z papy zgrzewanej  -  425 m2

-  Wykonanie balustrady aluminiowej  -  55 m

-  Wykonanie barier energochłonnych  -  101 m

-  Ustawienie krawężników kamiennych 20x20  -  18 m

-  Wykonanie płyt przejściowych z betonu C 30/37  -  16 m3

-  Wykonanie schodów rewizyjnych  -  2 szt

-  Wykonanie umocnienia stożków przyczółków  -  225 m2

-  Wykonanie ścieków skarpowych  -  30 m

-  Wykonanie nawierzchni z betonu asfaltowego  -  232 m2

-  Wykonanie nawierzchni chodników z żywic syntetycznych  -  122 m2

-  Humusowanie i obsianie skarp
